| 起源の場所 | 江蘇中国 |
| ブランド名 | Guangda |
| 証明 | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

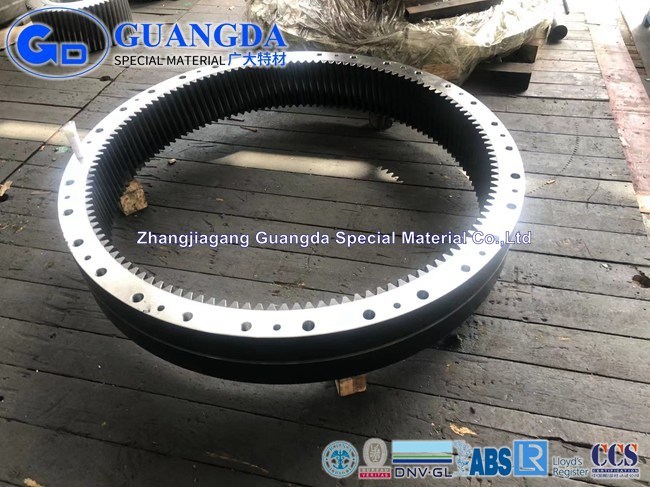

遊星ギアボックス用のカスタマイズされた高精度内部リング ギア
42CrMo4 化学組成の風力タービン鍛造品
| 標準 | 鋼材仕向地名 | 番号 | C | シ | マン | P | S | クロム | モ | ニ |
| EN10083 | 42CrMo4 | 1.7225 | 0.38-0.45 | ≤0.4 | 0.60～0.90 | ≤0.025 | ≤0.035 | 0.90～1.20 | 0.15～0.30 | - |
| EN10083 | 42CrMoS4 | 1.7227 | 0.38-0.45 | ≤0.4 | 0.60～0.90 | ≤0.025 | 0.02～0.04 | 0.90～1.20 | 0.15～0.30 | - |
| 標準 | 鋼種名称 | 番号 | C | シ | マン | P | S | クロム | モ | ニ |
| EN10250 | 42CrMo4 | 1.7225 | 0.38-0.45 | ≤0.4 | 0.60～0.90 | ≤0.035 | ≤0.035 | 0.90～1.20 | 0.15～0.30 | - |
風力タービン鍛造品 精密歯車仕様
| 内歯車と内スプライン | |||
| フライス加工 | 整形 | 歯ぎしり | |
| 最大外径 | 5000mm | 2400mm | 5000mm |
| 最大面幅 | 2200mm | 1100mm | 2200mm |
| 最大モジュール | M35 | M24 | M35 |
| AGMAレベル/DINレベル | DIN3962 クラス 8 | DIN3962 クラス 8 | DIN3962 クラス 4 |
| 歯面仕上げ | Ra3.2 | Ra3.2 | Ra0.4 |
| 最大ねじれ角 | +30°/-45° | 0° | ±45° |
精密歯車の種類
| |
遊星歯車 遊星歯車は、遊星歯車列とも呼ばれ、ドライブトレインや自動車のトランスミッションなど、滑らかなトルク伝達を必要とする複雑な用途に使用されます。遊星歯車に使用される平歯車は「太陽平歯車」と呼ばれ、その周りを遊星歯車と呼ばれる 3 つ以上の外歯車に囲まれています。 |
| |
内歯車 遊星歯車は、遊星歯車列とも呼ばれ、ドライブトレインや自動車のトランスミッションなど、滑らかなトルク伝達を必要とする複雑な用途に使用されます。遊星歯車に使用される平歯車は「太陽平歯車」と呼ばれ、その周りを遊星歯車と呼ばれる 3 つ以上の外歯車に囲まれています。 |
| |
平歯車 平歯車は、ストレート カット ギヤとも呼ばれ、最も単純なタイプの歯車です。ギアホイールの軸に沿ってまっすぐな側面で、軸に沿ってまっすぐな歯があります。他のタイプの平歯車は、他の平行に配置された歯車との互換性により、動きとトルクを横方向に伝達します。このような歯車は、遊星歯車の主要なコンポーネントです。 |
| |
スプラインギア スプライン ギアは、円筒形または棒状で、歯がまっすぐで、内部のデバイスまたはギアの内側にはめ込むことで横方向に運動を伝達できます。 |
| |
はすば歯車 はすば歯車は、重い負荷を効率的かつスムーズに支えることができる高速回転歯車です。それらは、シャフトの軸に向かって傾斜し、らせんのように配置された歯を特徴としているため、名前が付けられています。はすば歯車は、平歯車を含む他の多くの歯車よりも静かで、ラジアル荷重とスラスト荷重の両方を特徴とする用途で人気があります。 |
| |
はすば歯車 二重はすば歯車は、はすば歯車の一種で、2 つのはすば面が隣接しており、その間に隙間があります。各面のねじれ角は同じですが、反対です。ツインヘリカルギアセットの使用により、スラスト負荷が低下し、さらに多くの歯のオーバーラップとスムーズな操作が可能になります。 |
精密歯車のコアアドバンテージ-サプライチェーンの完成
| 製錬 | 製錬能力 500,000.00 トン/年 .炭素鋼、ステンレス鋼、合金鋼、特殊鋼の製錬ラインを保有。 |
| 鍛造 | 鍛造能力 300,000.00 トン/年。5000トン、4500トン、4000トン、3600トン、2000トン、1000トンの鍛造プレス機とリング圧延機を所有し、鍛造ブランクを自社で製造できます。 |
| 荒加工 | 旋削、フライス、中ぐり各種荒加工設備100台以上 |
| 精密機械加工 | PAMA、Gleason、Danobat、Kehren、Nicolas、Pierto carnaghi の最先端かつ最新の設備を使用して、歯車成形、歯車ホビング、歯車研削などの精密機械加工を行っています。 |
| 熱処理ライン | アニーリング、ノーマライズ、テンパリング、QT、等温アニーリング、応力緩和、窒化、浸炭、ケース硬化などの熱処理のための独自の専門機器を使用 |
| 表面処理 | 高圧洗浄、サンドブラスト、溶射などの高度な塗装設備。完全な表面処理能力。 |
| 検査 | UT、MT、グリーソン歯車測定器、ヘキサゴン3座標検出器付 |
広大について
Guangda は、中国の大手ギア メーカーの 1 つです。複数のプラットフォームにまたがるさまざまな用途向けに、さまざまなサイズのギアを製造しています。私たちは、お客様のビジネスの要求を満たすために必要な経験とリソースを備えています。当社のエンジニアと品質管理チームにお任せいただければ、お客様が必要とする高品質のカスタム ギアを作成できます。
最初から最後まで、お客様のギア製造技術のニーズを超えることをお約束します。プロジェクトがギアの完全な設計、プロトタイピング、試作、製造などのサービスを必要とするかどうかにかかわらず、ギア モーションズは、ギア製造プロセスのすべてのステップを処理してニーズを満たす専門知識を備えています。
すべての製品は、PAMA、Gleason、Danobat、Kehren、Nicolas、Pierto carnaghi の最先端かつ最新の設備と、費用対効果の高い生産に重点を置いた効率的な技術チームで製造されています。業界で。
Guangda はギアボックスの部品を供給するために、NGC、Voith、Flender、ZF と深く長い協力関係にあります。中国市場では、Guangda 風力タービン ギア鋼は、容量、品質、市場シェアで中国で 1 位にランクされています。また、Guangda はギア ボックス部品の世界トップ 3 の顧客である NGC、ZF、Siemens の最大のサプライヤーです。
